Das Verständnis der Belichtungszeit bei der Durchstrahlungsprüfung
Was ist die Belichtungszeit?
Die Belichtungszeit bei der Durchstrahlungsprüfung bezeichnet die Dauer, während der die Strahlungsquelle aktiv ist und auf das zu prüfende Material gerichtet ist. Sie ist ein entscheidender Parameter, der die Qualität der resultierenden Durchstrahlungsaufnahme beeinflusst. Eine angemessene Belichtungszeit stellt sicher, dass genügend Strahlung in das Material eindringt, um ein klares und aussagekräftiges Bild zu erzeugen. Ist die Belichtungszeit zu kurz, kann das Bild unterbelichtet sein, wodurch wichtige Details verdeckt werden. Umgekehrt kann eine zu lange Belichtung zu einer Überbelichtung führen, was eine unbrauchbare Durchstrahlungsaufnahme zur Folge hat.
Die Bestimmung der geeigneten Belichtungszeit ist ein Balanceakt, der ein Verständnis der spezifischen Eigenschaften des zu prüfenden Materials, der Art der verwendeten Strahlung und der Empfindlichkeit des eingesetzten Films oder digitalen Detektors erfordert. Eine effektive Durchstrahlungsprüfung hängt in hohem Maße von dieser Messung ab, weshalb es für Techniker unerlässlich ist, die beteiligten Faktoren umfassend zu verstehen.
Faktoren, die die Belichtungszeit beeinflussen
Bei der Durchstrahlungsprüfung beeinflussen mehrere Faktoren die Belichtungszeit. Dazu gehören die Art und die Dicke des zu untersuchenden Materials, die Intensität der Strahlungsquelle, die Energie der Strahlung sowie die Empfindlichkeit des verwendeten Films. Das Verständnis dieser Variablen ist entscheidend für die Erzielung genauer und zuverlässiger Ergebnisse bei Durchstrahlungsprüfungen.
Berechnung der Belichtungszeit
Formel

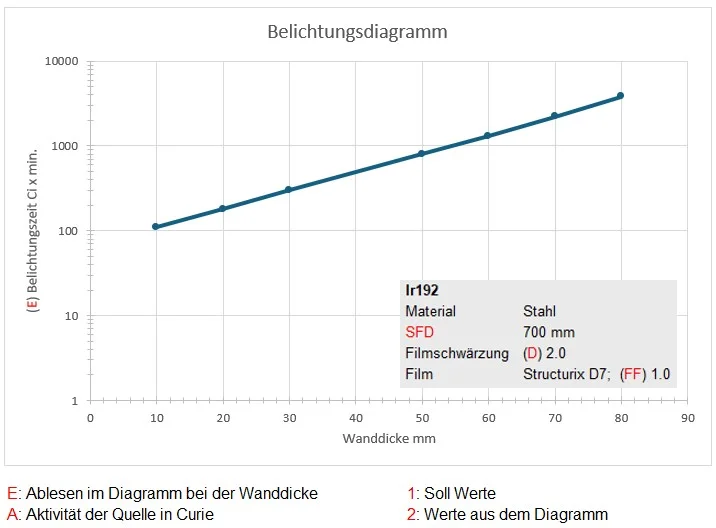

Die Prüfbedingungen werden anhand der folgenden Formel umgerechnet. Alle Variablen, die die Belichtungszeit beeinflussen, sind im Belichtungsdiagramm berücksichtigt und müssen auf die aktuellen Prüfbedingungen umgerechnet werden. Die mit der Zahl 2 gekennzeichneten Werte sind dem Diagramm entnommen, während sich alle anderen Werte auf die bei der aktuellen Untersuchung festgestellten Bedingungen beziehen. Bei einer Röntgenröhre muss der Wert Ci durch mA ersetzt werden.
Übersicht über das Programm „SoftwareNDT Calculator“ für die Durchstrahlungsprüfung
Der SoftwareNDT-Rechner verfügt nun über integrierte Belichtungstabellen für Selen-75, Iridium-192 und Kobalt-60. Diese Software optimiert den Prüfprozess durch schnelle und präzise Berechnungen auf der Grundlage der Benutzereingaben, wodurch das Risiko menschlicher Fehler verringert und konsistente Ergebnisse gewährleistet werden.
Selen-75 (Se75)
Dieses Isotop wird aufgrund seiner Gammastrahlung, die sich für verschiedene Anwendungen eignet, darunter die industrielle Radiographie, häufig eingesetzt. Aufgrund seiner relativ niedrigen Energieniveaus ist es weniger durchdringend als andere Isotope.
Berechnungsbereich für Selen 75: 2 bis 42 mm
Iridium-192 (Ir192)
Iridium-192 ist für seine hohe Energieabgabe bekannt, eignet sich ideal für dickere Materialien und wird häufig in der Öl- und Gasindustrie eingesetzt. Aufgrund seiner hohen Wirksamkeit muss die Belichtungszeit sorgfältig beachtet werden, um eine Überbelichtung zu vermeiden.
Berechnungsbereich für Iridium-192: 2 to 150 mm
Cobalt-60 (Co60)
Dieses Isotop stellt eine starke Gammaquelle dar und findet in einer Vielzahl von Anwendungen Verwendung. Bei der Festlegung der Belichtungszeiten für eine effektive Bildgebung ist es unerlässlich, seine längere Halbwertszeit zu berücksichtigen.
Berechnungsbereich für Cobalt-60: 15 to 200 mm
Dieser Leitfaden bietet einen kurzen Überblick über die Berechnung der Belichtungszeit mithilfe der Software
1: Geben Sie die Aktivität und die Art des Films ein.
2: Geben Sie den Abstand zwischen Quelle und Film ein.
3: Geben Sie die Dicke der Grundwerkstoffe und der Schweißnähte ein.
4: Wählen Sie die Filmschwärzung im Grundmaterial oder in der Schweißnaht aus oder geben Sie die gewünschte Filmschwärzung ein.
Die Belichtungszeit wird angezeigt.
Laden Sie jetzt den kostenlosen Berechnungsechner herunter. Diese Version umfasst Berechnungen mit Ir-192, Se-75 und Co-90.
